Getriebe
1.
Getriebe
a) Grunddaten
b) Geschwindigkeiten
c) Abmessungen
2. Schaltung
3.
Homverstellung
a)
Grunddaten
|
Art:
|
Universal-Einachsschlepper
mit 7-Gang Getriebe
|
|
Kupplung:
|
F&S
Einscheiben-Trockenkupplung K 140
|
|
7-Gang:
|
Wechselgetriebe
mit Wendegetriebe
|
|
(R)
Rückwärts:
|
3
Ackergänge
|
|
(V)
Vorwärts:
|
3
Ackergänge
|
|
(S)
Vorwärts schnell:
|
1 Schnellgang
|
|
Zapfwelle Stufe
I:
|
555 U/min
|
|
Zapfwelle Stufe
II:
|
870 U/min
|
|
Geschwindigkeit:
|
1,27 - 20,89
km/h
|
|
Spurweiten:
|
270 - 630 mm
|
|
Lenkung:
|
Einzelradlenkung,
linkes Rad wird vom Antrieb getrennt
|
|
Bremse:
|
Eine
Innenbackenbremse als Fahrbremse
|
|
Gewicht:
|
Benziner 150
kg, Diesel 173 kg
|
Weitere
Daten:
- Dreipolige Steckdose mit 12 V, 50 W
- Sperrung der Zapfwelle nach UVV
- Die Zapfwelle ist gangunabhängig
- Schnellgang wird beim drehen der Holme gesperrt
- Der Schnellgang ist nicht untersetzt, damit die Motorkraft nahezu
verlustfrei auf die Räder übertragen werden kann
- Hauptholm ist um 180° schwenkbar
- Lenkolme sind in 3x Höhe und 1x Seitlich verstellbar
oben
b)
Geschwindigkeiten
|
Bereifung
(Bei
3.600 U/min)
|
1/V
und 1/R
|
2/V
und 2/R
|
3/V
und
3/R
|
Schnellgang
|
|
4.00-8 Impl.:
|
1,27 km/h
|
2,34 km/h
|
3,86 km/h
|
14,33 km/h
|
|
6-9 AS:
|
1,49 km/h
|
2,74 km/h
|
4,52 km/h
|
16,76 km/h
|
|
4.00-12 Impl.:
|
1,59 km/h
|
2,92 km/h
|
4,82 km/h
|
17,88 km/h
|
|
6-12 AS:
|
1,73 km/h
|
3,18 km/h
|
5,25 km/h
|
19,40 km/h
|
|
6-14 AS:*
|
1,86 km/h
|
3,41 km/h
|
5,65 km/h
|
20,89 km/h
|
*
Die Bereifung darf nur für Pflugarbeiten mit dem Drehpflug und
nicht für Straßenfahrt eingesetzt werden!
c)
Abmessungen
|
Bereifung
(Bei 95 mm Nabenzw.)
|
Spurweite
|
Länge
|
Breite
|
Höhe
|
|
4.00-8 Impl.:
|
460 mm
|
1.950 mm
|
568 mm
|
950-1.420 mm
|
|
6-9 AS:
|
466 mm
|
1.950 mm
|
609 mm
|
985-1.455 mm
|
|
4.00-12 Impl.:
|
422/514 mm
|
1.950 mm
|
537/629 mm
|
995-1.465 mm
|
|
6-12 AS:
|
393/537 mm
|
1.950 mm
|
548/629 mm
|
1.020-1.490 mm
|
|
6-14 AS:
|
537 mm
|
1.950 mm
|
700 mm
|
1.045-1.515 mm
|
oben
Hierbei
handelt es sich um ein Wendegetriebe mit zusätzlichem
Wechselgetriebe. Von der Funktion
her heißt das, dass man eine Vorstufe (V., R.) und
Untersetzung (1., 2., 3.) einlegen
muss, damit
der Holder fährt. Steht
ein Hebel auf Leerlauf,
fährt er nicht.
Ausnahme ist der Schnellgang, der nicht untersetzt ist, daher nur 4
Vorwärtsgange statt 6.
Es werden lediglich der Vorwärts-
und Rückwärtsgang untersetzt, da der S. so mehr Kraft
auf die Räder
übertragen
kann. Die Geschwindigkeit der Untersetzungen wurde so langsam
gewählt, dass man
optimal auf dem Acker arbeiten kann. V. und
R.
haben durch das Wendegetriebe dieselbe Geschwindigkeit. Der 1. Gang
ist aber nicht
als Kriechgang, sondern als Fräsgang ausgebildet.
Während der Fahrt kann nicht in den Schnellgang "rauf" geschaltet werden, dass ist nur beim Wechselgetriebe möglich.
Die Zapfwelle ist gangunabhängig und kann daher in jeder
Schaltposition eingelegt werden, sowohl im Stand, als auch z. B. im
Schnellgang.

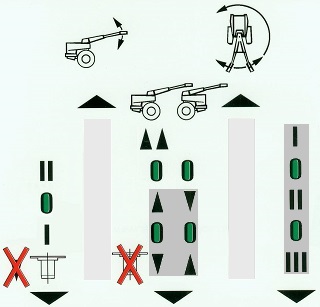

Um die Schaltung besser zu verstehen, ist links eine vereinfachte
Version abgebildet. Links die Zapfwelle, mittig die Vorstufe und rechts
die Untersetzung. Die Nullen sind die Leerläufe. Denn das
Schaltschema nebst Schaltung sind beim
E7/E9 (neben dem A8) für Anfänger am schwierigsten zu
verstehen. Statt der
Richtungskürzel sind Pfeile dargestellt. Zusätzlich
wird auch die Richtung, wenn der Holm über dem Motor liegt,
angezeigt. Die beiden roten Kreuze weisen auf die Zapfwellensperre hin.
Während bei allen anderen Modellen, besonders beim E5/E8/A8
der Zapfwellenhebel separat gekennzeichnet ist, sind hier alle Hebel
fast gleich, auch im Abstand. Lediglich der Zapfwellenhebel ist nur ein
wenig
kürzer, ähnlich wie beim E6, nur dass beim ihm dieser
noch durch einen rotem Knopf, statt gelbem gekennzeichnet ist.

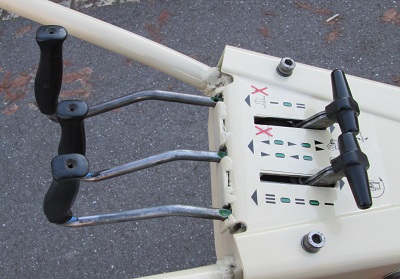

Damit der Bediener weiß, welchen Gang er gerade einlegt, sind
die Leerläufe auf den Schaltstangen mit roten Markierungen
versehen (Siehe Bild). Hier ist die Zapfwelle
im
Leerlauf, die Vorstufe zwischen S-V, die Untersetzung zwischen I-II.
oben
Diese
können ohne Werkzeug verstellt werden!
Um den Hauptholm um 180°
zu schwenken, wird der rechte Hebel (1, oberes Bild) gezogen und so
lange gegen den Uhr- zeigersinn gedreht, bis der Hebel einrastet.
Die Lenkholme werden mit dem linken Hebel (2, oberes Bild) verstellt.
Diese sind in 3 Positionen in der Höhe verstellbar. Seitlich
dagegen nur einmal, nämlich wenn die Lenkholme sich in der
Mittelstellung befinden.
